Hauptverwaltung Jülicher Entsorgungs-gesellschaft für Nuklearanlagen - JEN

Neubau

© Quelle Bild- und Textmaterial: Hartmann Architekten

Technische Gebäudeausrüstung TGA

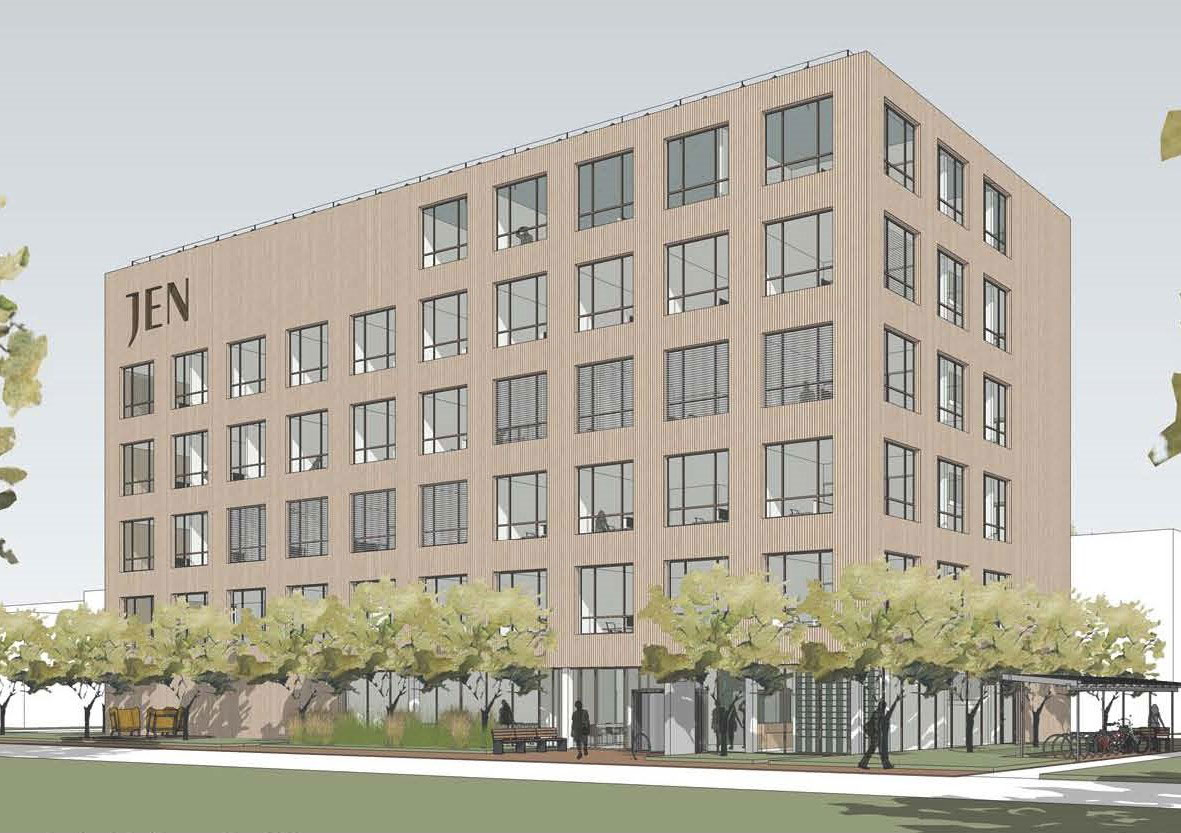

Neubau Büro- und Verwaltungsgebäude für die Hauptverwaltung JEN

Heizung-, Lüftung-, Sanitär- und Elektrotechnik, Gebäudeautomation
BNB Silber Zertifizierung
Sole-Wasser-Wärmepumpe über Sonden mit 40 Bohrlöchern 99 m Tiefe
Heizleistung 182 KW
Kühlleistung 117 KW
Die Heizflächen sind an das 1,35 m Raster angepasst, um eine flexible Raumgestaltung mit beweglichen Trennwänden zu gewährleisten
Wärmeübertragung durch Fußbodenheizung/-kühlung mit Nord/Südunterteilung
17.900 m³/h Lüftungsgerät im Dachgeschoss, Luftbehandlung Heizen/Kühlen/Filtern, Druck und Temperaturgeführt, Konferenzräume mit bedarfsabhängiger Lüftung CO2 geführt.
Dezentrale Warmwasserbereitung
Rollstuhlgerechte Sanitäreinrichtung
Personenliegendaufzug
Freiprogrammierbare modular aufgebaute Automationsstation mit Management- und Bedieneinrichtung. Zwei Informationsschwerpunkte für die Lüftungsanlage und das Verteilnetz Heizungsanlage. Zudem wurden für eine optimale Leitungsführung 5 GA-Etagenverteiler vorgesehen.
Kühlung der Serverräume mit 3 Split-Klimaanlagen
Elektrotechnische Anlage einschließlich Energieverteilung, Beleuchtungsanlage, Erdungs- und Blitzschutzanlage, Sicherheitsbeleuchtungsanlage
80kWp Photovoltaikanlage mit Batteriespeicher
IP Sprechanlage an den Gebäudezugängen
Brandmeldeanlage nach DIN 14675 mit Aufschaltung auf die Feuerwehr
Einbruchmeldeanlage nach VdS 2311
strukturierte Netzwerkverkabelung für die Primär-, Sekundär- und Tertiärebene
elektrotechnische Anlage einschließlich Energieverteilung, Beleuchtungsanlage, Erdungs- und Blitzschutzanlage, Sicherheitsbeleuchtungsanlage

Planung/Realisierung:

2022 – 2027

Bruttogeschossfläche

3.330 m²

Leistungsbild nach HOAI

1-3, 8

Anlagengruppen nach HOAI

1 – 9

Bauherr

JEN Jülicher Entsorgungsgesellschaft für Nuklearanlagen mbH

Architekt

ARGE

TGA-Kosten

3.606.000 € netto
